鋁合金減速機扭力臂安裝方法
發布時間：2017-10-16 新聞來源：東莞市臺機減速機有限公司
東莞臺機減速機有限公司專業制造銷售鋁合金減速機、鑄鐵減速機等蝸輪蝸桿減速機，該產品采用進口原材料，臺灣生產加工技術，并通過ISO9001認證和CE認證，質量有保障。以下是鋁合金減速機扭力臂安裝方法講解。
1） 安裝到從動軸

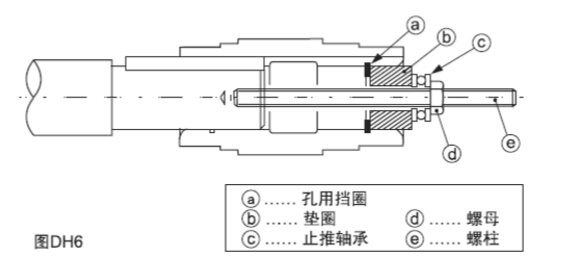

.在從動軸表面及空心軸內孔表面上涂上二硫化鉬潤滑脂，然后移動減速機，使從動軸伸入到空心軸里。 .如 果出現阻礙，可用木質槌棒輕輕敲打空心軸末端，幫助順利滑入，切勿敲打材料較軟的機殼。建議使用如圖DH6所示的夾具，保持平滑的插接。
.空心軸尺寸按JIS H8公差設計。從動軸推薦公差如下所示。均勻負載，無沖擊JIS h6或js6有沖擊負荷或徑向負荷很大的時候……JIS js6或k6
.孔用擋圈的尺寸按標準JIS B2804 C型孔用擋圈。圖DH6
2） 減速機的固定……減速機必須固定在從動軸上。
a)減速機在機械側的軸向定位（例 圖DH7-圖DH9）

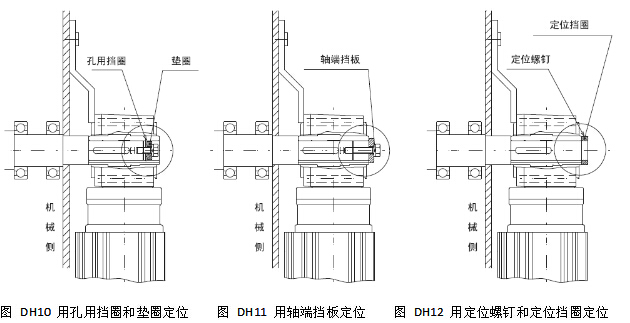

b)減速機在另一側的軸向定位 （例圖 DH10-圖DH12）

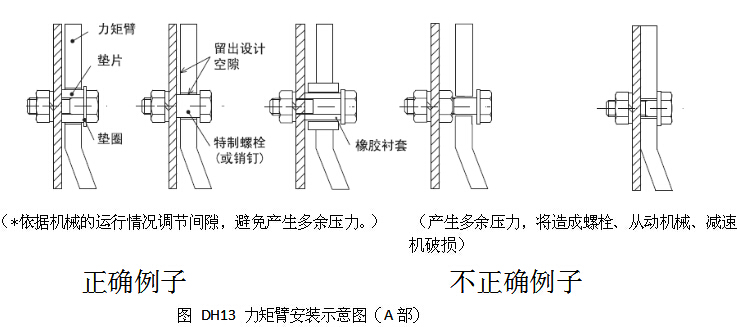

3） 正確安裝力矩臂，實現減速機的防轉 使用內六角螺釘把力矩臂安裝在減速機的從動機械側。 （螺釘尺寸請參照下表）。 在力矩臂回轉處留有間隙，避免在減速機與從動軸之間產生多余的壓力，切勿直接用螺栓固定力矩臂，否則會損壞螺栓、力矩臂、減速機、從動軸。 頻繁起停或頻繁正反向運轉的場合，為了防止由于沖擊所產生的零件之間的摩擦，在力矩臂和螺栓（墊片）的中間，請使用橡膠襯套等材料來消除震動。
1） 安裝到從動軸
.在從動軸表面及空心軸內孔表面上涂上二硫化鉬潤滑脂，然后移動減速機，使從動軸伸入到空心軸里。 .如 果出現阻礙，可用木質槌棒輕輕敲打空心軸末端，幫助順利滑入，切勿敲打材料較軟的機殼。建議使用如圖DH6所示的夾具，保持平滑的插接。
.空心軸尺寸按JIS H8公差設計。從動軸推薦公差如下所示。均勻負載，無沖擊JIS h6或js6有沖擊負荷或徑向負荷很大的時候……JIS js6或k6
.孔用擋圈的尺寸按標準JIS B2804 C型孔用擋圈。圖DH6
2） 減速機的固定……減速機必須固定在從動軸上。
a)減速機在機械側的軸向定位（例 圖DH7-圖DH9）
b)減速機在另一側的軸向定位 （例圖 DH10-圖DH12）
3） 正確安裝力矩臂，實現減速機的防轉 使用內六角螺釘把力矩臂安裝在減速機的從動機械側。 （螺釘尺寸請參照下表）。 在力矩臂回轉處留有間隙，避免在減速機與從動軸之間產生多余的壓力，切勿直接用螺栓固定力矩臂，否則會損壞螺栓、力矩臂、減速機、從動軸。 頻繁起停或頻繁正反向運轉的場合，為了防止由于沖擊所產生的零件之間的摩擦，在力矩臂和螺栓（墊片）的中間，請使用橡膠襯套等材料來消除震動。
